说明：
名称：电流传感器
型号：CS01
一、 产品特点
1、PBT外壳，耐高温；
2、环氧树脂灌封，隔离性能好，抗冲击性强；
3、体积小，外形美观，插针式直接焊接线路板；
4、线性范围宽，一致性好。
 二、 型号定义

 三、性能指标

　

型  号
I/O
精度
等级
相移RL=0
（补偿后）
线性范围
负载电阻
CS01-6/7.07
6A/7.07V
0.5
＜5'
0～120%
≥500kΩ
CS01-5/4
5A/4V
0.5
＜5'
0～120%
≥500kΩ

隔离耐压
使用温度
贮存温度
相对湿度
＞2500Vac
-40℃～75℃
-60℃～75℃
＜90%
　 　 　 　 　 　 　 　 　
上表所列为常用规格，还可根据客户要求另行设计。

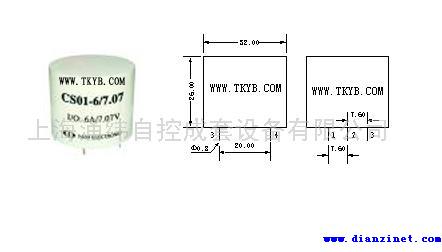

 四、外形及引脚图（单位：mm）


五、使用方法

CS01是一款精密电流传感器，将电流信号隔离变换成适当的电压信号，额定输入电流通常有6A、5A等，额定输出电压通常7.07V、4V等，还可根据客户要求另行设计，后面可不处理直接接A/D采样电路。
