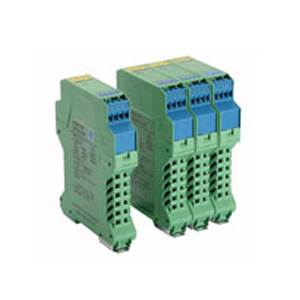

GS8000-EX系列隔离式安全栅釆用电磁耦含技术，实现电源、信号输入、信号输出的可靠隔离，比齐纳栅更可靠和安全，且无需本安接地，大大增强了检测和控制回路的抗干扰能力。它是通用型隔离式安全栅，能满足各种现场本安仪表的匹配。

产品特征
　　供电：独立供电、回路供电
通道数：一进一出、一进二出、二进二出、四进四出
功能：信号隔离传输、变送转换、分配、报警设定
80余产品品种通过防爆认证
单路、双路、四路（开关量输入），每一通道费用低
品种齐全的回路供电隔离栅适配更多系统I/O
德国菲尼克斯外壳结构件，可插拔接线端子
DIN35标准导轨安装
匹配信号及本安仪表：
开关、接近开关输入
驱动本安电磁阀、指示灯的本安电源输出
二线制、三线制变送器输入（包括HART）
电流、电压信号输入/输出
频率量输入
热电偶、热电阻输入
通信信号输入
火焰、烟雾探测器输入
振动传感器输入
频率、转速传感器输入
认可标准及产品认证

中国船级社（CCS）船用仪器仪表产品认证 国家级仪器仪表防爆安全监督检验站防爆认证 《防爆电气产品工厂质量保证能力要求》认证 欧洲防爆产品ATEX认证

选型参考一览表

现场仪表	类型	型号	通道数	危险区信号	安全区信号	特征
	开关量输入	GS8011-EX	一进一出	开关、接近开关输入	继电器输出	有断线检测功能
		GS8111-EX	一进二出			有断线检测功能
		GS8018-EX	二进二出			输入通道间隔离
		GS8012-EX	二进二出			有断线检测功能，输入通道间不隔离
		GS8112-EX	三进三出			输入通道间不隔离
		GS8114-EX	四进四出			输入通道间不隔离
		GS8013-EX	一进一出			有断线检测功能
		GS8113-EX	一进二出		晶体管输出
		GS8019-EX	二进二出			输入通道间隔离
	电极输入	GS8015-EX.1	一进二出	电导液位传感器，电极输入	继电器输出	有短线检测功能，输出通道不隔离
	开关量输出	GS8021-EX	一进一出	12V<U0<24V Imax=35mA	干接点输入	[Exia] ⅡC，回路输出控制
		GS8022-EX	二进二出			[Exia] ⅡC，回路输出控制
		GS8121-EX	一进一出			[Exia] ⅡC，独立的输出控制
		GS8023-EX	一进一出	12V<U0<24V Imax=45mA		[Exia] ⅡC，回路输出控制
		GS8024-EX	二进二出			[Exia] ⅡC，回路输出控制
		GS8123-EX	一进一出			[Exia] ⅡC，独立的输出控制
		GS8025-EX	一进一出	12V<U0<24V Imax=60mA
		GS8026-EX	二进二出			[Exia] ⅡC，回路输出控制
		GS8125-EX	一进一出			[Exia] ⅡC，独立的输出控制
		GS8027-EX	一进一出	7.5V<U0<10.8V Imax=400mA		[Exia] ⅡC，回路输出控制
	模拟量输入	GS8031-EX	一进一出	二线制变送器输入	4~20mA HART数字信号输出	回路供电
		GS8032-EX	二进二出			回路供电
		GS8044-EX	一进二出			输入、输出二隔离
		GS8037-EX	二进二出			输入、输出二隔离
		GS8045-EX	一进一出			电源、输出和输出三隔离
		GS8045P-EX	一进一出			电源、输出和输出三隔离
		GS8047-EX	一进一出	二线制、三线制变送器，电流源输入	4~20mA、0~20mA、1~5V、0~5V输出	电源、输出和输出三隔离
		GS8035-EX	一进二出			电源、输出和输出三隔离
		GS8036-EX	二进二出			电源、输出和输出三隔离
		GS8047-EX(T)	一进一出		4~20mA、0~20mA输出	输出回路供电
		GS8035-EX(T)	一进二出			输出回路供电
		GS8036-EX(T)	二进二出			输出回路供电
		GS8047P-EX	一进一出		4~20mA、1~5V输出	17V配电
		GS8049-EX	一进一出			19V配电 [EX ia] IIB
		GS8043-EX	一进一出		0~20mA、0~5V输出	4~20mA输入、0~20mA输出
		GS8147-EX	一进二出		一路4~20mA输出。一路报警继电器输出	短线报警输出
		GS8347-EX	一进三出		一路4~20mA输出。二路报警继电器输出	报警设定及输出
	模拟量输出	GS8031-EX	一进一出	4~20mA HART信号输出	4~20mA HART信号输出	回路供电
		GS8032-EX	二进二出			回路供电
		GS8067-EX	一进一出	4~20mA、0~20mA、1~5V、0~5V输出	4~20mA、0~20mA输入	独立供电
		GS8067-EX.0	一进一出			独立供电
		GS8038-EX	二进二出			独立供电
		GS8067-EX.1	一进一出	4~20mA、0~20mA、1~5V、0~5V输出	1~5V、0~5V输入	电压输入、独立供电
	火焰检测器	GS8065-EX	一进一出	火焰、烟雾探测器输入	0~40mA输出	回路供电
		GS8066-EX	二进二出
	热电阻、热电偶、电位器输入	GS8071-EX	一进一出	二线制变送器输入	4~20mA、1~%V输出	独立供电
		GS8076-EX	一进二出
		GS8079-EX	二进二出
		GS8077-EX	一进一出		4~20mA输出	回路供电
		GS8078-EX	二进二出
		GS8073-EX	一进一出		4, ~20mA	可编程
		GS8072-EX	一进一出	热电偶输入	1~5V输出	可编程
		GS8082-EX	一进一出	毫伏信号输入	对应毫伏线性输出	对应毫伏线性输出
		GS8081-EX	一进一出		-5mV~+60mV输出	1:1毫伏线性输出
		GS8075-EX	一进一出	电阻器输入	4~20mA、1~5V输出	0~50kΩ电位器输入
		GS8074-EX	一进一出	电阻输入	电阻信号输出	1:1电阻输入
	电压输入	GS8083-EX	一进一出	0~5V,0~10V输入	0~20mA，4~20mA，0~5V，1~5V输出	电压输入，10V、15V/20mA配电
		GS8089-EX	二进二出
	通信信号	GS8092-EX	一进一出	RS-232输入	RS-232输出	5V、6V、9V、12V配电
		GS8092-EX(S)	一进一出		RS-232五线制输出	5V、6V、9V、12V配电
		GS8095-EX	一进一出		RS-485全双工输出	5V、6V、9V、12V配电
		GS8095-EX(S)	一进一出		RS-485半双工输出	5V、6V、9V、12V配电
		GS8093-EX	一进一出	RS-485半双工输入	RS-485半双工输出	5V、6V、9V、12V配电
		GS8096-EX	一进一出		RS-232输出	5V、6V、9V、12V配电
		GS8093B-EX	一进一出		RS-485半双工输出	9V/140mA 配电
		GS8094-EX	一进一出	RS-485全双工输入	RS-232输出	9V/50mA 配电
		GS8193-EX	一进一出		RS-485全双工输出	9V/50mA 配电
	频率量输入	GS8051-EX	一进一出	二线制、三线制频率信号输入	电平、晶体管输出	12V配电
		GS8053-EX	二进二出
		GS8052-EX	一进一出			24V配电
	电流信号输入、输出	GS8039-EX	二进二出	通道1：4~20mA输入；通道2：4~20mA输出	通道1：4~20mA输出；通道2：4~20mA输入	一路4~20mA输入；一路4~20mA输出
	防爆电梯电梯用安全型	GS8511-EX	一进一出	安全开关、触点开关输入	安全继电器输出	防爆电梯用安全型隔离栅
	振动传感器	GS8057-EX	一进一出	振动传感器负电压发生器输入	-20V~-0.5V输出	1:1电压输入输出
		GS8058-EX	一进一出	振动传感器输入	-10V~+10V输出
	频率信号	GS8055-EX	一进二出	开关，接近开关，频率脉冲电平，晶体管输入	4~20mA’报警继电器输出	转速监控‘报警设定及输出
		GS8355-EX	一进三出

结构及外形图
　　仪表结构:德国菲尼克斯公司系列塑売结构
　　安装方式:在安全区场所，DIN35mm标准导轨
　　接线端子：可插拔，蓝色端子接危险侧信号，绿色端子接安全侧信号，可接0.5mm²〜2.5mm²多束或单股电缆
　　外形尺寸：114.5mm*99.0mm*22.5mm
　　　　　　　114.5mm*99.0mm*12.5mm
