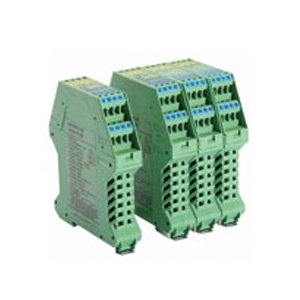

LBGS8000-EX系列浪涌保护型隔离式安全栅，是公司在GS8000-EX系列隔离式安全栅设计和制造基础上，在产品的本安侧加上浪涌保护功能，使用更安全、更经济、更方便。

　　信号浪涌保护和隔离式安全栅功能含二为一继承GS8000-EX系列隔离式安全栅的高性能

产品特点： 　　* 信号浪涌保护和隔离式安全栅功能合二为一 * 继承GS8000-EX隔离式安全栅的性能 * 德国菲尼克斯外壳结构件，DIN35标准导轨安装

产品认证：   上海防雷产品测试中心防雷性能测试   国家级仪器仪表防爆安全监督检验站防爆认证   《防爆电气产品工厂质量保证能力要求》认证   欧洲防爆产品ATEX认证

浪涌保护性能
　　本安端高达10KV(1.2/50μS）抗浪涌能力
　　额定放电电流In（8/20μS）(线对地）
　　最大放电电流Imax（8/20μS）：10KA(线对地)
　　响应时间：10ns
认可标准及产品认证
　　◆认可标准：
　　　GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》
　　　GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》
　　　GB18802.21-2004《低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）一性能要求和试验方法》
　　◆产品认证：
　　　国家级仪器仪表防爆安全监督检验站防爆认证
　　　中国方圆标志认证中心"防爆电气产品工广质量保证能力要求"认证：
　　　认证规范等效（IECEx 0D005）
　　　通过上海海防雷产品测试中心防雷性能测试
通用技术参数
　　电源保护：电源反向保护
　　安全隔离：安全侧与危险侧隔离安全电压250VAC
　　绝缘强度：2500V,a.c.；(本安端与非本安端)
　　电磁兼容性：
　　　符含GB/T 18268《测量、控制和实验室用的电设备电磁兼容性要求》〔等同IEC61326-1)
　　　静电：空气放电8kV
　　　脉冲群：电源线对地2kV，佶号线对地1kV
　　　浪涌：线对地2kV，线对线1kV
　　　射频：10V/m
　　使用环境：
　　　必须安装在不含爆炸性气体的安全环境中，且周围环境中不得有强烈振动、冲击以及对产品元器件有腐蚀性的气体、粉尘存在
　　　连续工作温度：-20℃~+60℃
　　　相对湿度：10%〜90%

选型参考一览表

	开关量输入	LBGS8011-EX	一进一出	开关、接近开关输入	继电器输出	有断线检测功能
		LBGS8012-EX	二进二出
		LBGS8013-EX	一进一出		晶体管输出
		LBGS8014-EX	二进二出
	开关量输出	LBGS8023-EX	一进一出	U0≥12V Imax=45mA	干接点输入	[Exia] ⅡA，回路输出控制
	变送器、电流输入	LBGS8031-EX	一进一出	二线制变送器输入	4~20mA HART数字信号输出	回路供电
		LBGS8032-EX	二进二出
		LBGS8047-EX	一进一出	二线制、三线制变送器，电流源输入	4~20mA输出	输入、输出、电源三隔离
		LBGS8035-EX	一进二出
	电流输出	LBGS8067-EX	一进一出	4~20mA、0~20mA输出	4~20mA、0~20mA输入	电源、输入和输出三隔离
	频率量输入	LBGS8051-EX	一进一出	二线制、三线制频率信号输入	电平、晶体管输出	12V配电
		LBGS8052-EX	一进一出			24V配电
	热电阻、热电偶输入	LBGS8071-EX	一进一出	热电阻输入	4~20mA、1~5V输出	可组态、独立供电
		LBGS8077-EX	一进一出		4~20mA输出	回路供电
		LBGS8072-EX	一进一出	热电偶输入	4~20mA、1~5V输出	可组态、独立供电
	通信信号	LBGS8092-EX	一进一出	RS-232输入	RS-232输出	5V、6V、9V、12V配电
		LBGS8093-EX	一进一出	RS-485半双工输入	RS-485半双工输出	5V、6V、9V、12V配电

结构及外形图
　　仪表结构:德国菲尼克斯公司系列塑売结构
　　安装方式:在安全区场所，DIN35mm标准导轨
　　接线端子:固定端子，蓝色端子接危险侧佶号，绿色端子接安全侧佶号,可接0.5mm²〜2.5mm²多束或单股电缆
　　外形尺寸：114.5mm*99.0mm*22.5mm
