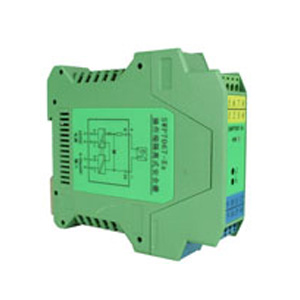

SWP7039-EX通道1：从安全区向危险区提供24V隔离直流电源供给二线制或三线制变送器，变送器产生4~20mADC电流信号或1~5VDC电压信号从危险区隔离传输到安全区4~20mADC（或1~5VDC)输出。通过2：将危险区的4~20mA信号隔离传送到安全区以4~20mADC(或1~5VDC)输出。
技术参数
| |
说 明 |
| 通道数 |
2 |
| 防爆标记 |
[Exia]ⅡC |
| 适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
| 电源 |
20～35VDC |
| 功耗 |
约3.1W（24V电源@20mA输入/输出） |
| 危险区信号 |
通道1 输入电流：4～20mADC 配电: 电流为20mA时，配电电压大于16V 配电回路开路时，最大配电电压28V 正常工作电流≤25mA 通道2 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ |
| 安全区信号 |
通道1 输出电流：4～20mADC 负载电阻：0～800Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ 通道2 输入电流：4～20mADC |
| 电源保护 |
电源反向保护 |
| 输出精度 |
0.1%F.S |
| 温度漂移 |
0.01%F.S/10℃ |
| 仪表结构 |
ABS塑壳结构 |
| 重量 |
约150ｇ |
| 适用现场设备 |
二线制、三线制变送器、电流源信号 |
型号选择
| 型号规格 |
附加码 |
说明 |
| SWP7039-Ex |
/□ |
/□ |
一路检测端，一路操作端隔离安全栅 |
| 通道1输出类型 |
/I |
|
通道1：4～20mA输出(安全区) |
| /V |
|
通道1：1～5 V 输出(安全区) |
| 通道2输出类型 |
/I |
通道2：4～20mA输出(危险区) |
| /V |
通道2：1～5 V 输出(危险区) |
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。 |
