说明： |

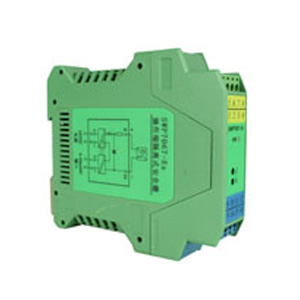

SWP-7000系列开关量输入隔离式安全栅适用于安装在爆炸区域的本安型接近开关(符合DIN19234标准的NAMUR接近开关)以及机械触点开关和连接电阻的触点开关。通过隔离, 以继电器触点或晶体管输出方式传送至安全区的控制系统或其它仪表。
技术参数
| |
说 明 |
| 防爆标记 |
[Exia]ⅡC |
| 适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
| 电源 |
20～35VDC |
| 危险区信号输入 |
开关、接近开关 配电电压：≈8V（开路时）短路电流：≈8mA |
| 安全区信号输出 |
继电器输出特性： 响应时间：≤20ms 驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载 晶体管输出特性： 外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护） 晶体管集电集输出：高电平：VCC, 低电平：≤2.5V 晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V |
| 输入和输出特性（设置为同相控制时） |
现场开关闭合或输入回路电流>2.1mA,输出晶体管导通,通道绿色指示灯亮 现场开关开路或输入回路电流<1.2mA,输出晶体管不导通, 通道绿色指示灯灭 |
| 输入和输出正反相控制设置 |
K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。 注：当以开关为输入信号，需要断线检测时，须在开关两端并联10KΩ电阻。 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
| 使用环境温度 |
-20～+60℃ |
| 连接的现场设备 |
符合DIN19234的NAMUR接近开关、开关等现场设备（包括本安型的压力开关、温度开关、液位开关等）
| |
