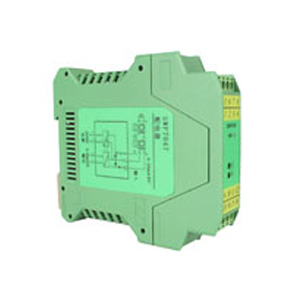

SWP-7000系列检测端隔离室安全栅。从安全区向危险区提供24V隔离直流电源供给二线制或三线制变送器，变送器产生4~20mADC电流信号或1~5VDC电压信号从危险区隔离传输到安全区4~20mADC（或1~5VDC)输出。也可用于电流源信号的传输，该产品需要独立供电，电源，输入和输出三隔离。
技术参数
| |
说 明 |
| 防爆标记 |
[Exia]ⅡC |
| 适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
| 电源 |
20～35VDC |
| 危险区信号 |
输入电流：4～20mADC或 输入电压：1～5VDC 电流为20mA时，配电电压大于16V 配电回路开路时，最大配电电压26V 正常工作电流≤25mA |
| 安全区信号 |
输出电流：4～20mADC 负载电阻：0～800Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ |
| 电源保护 |
电源反向保护 |
| 输出精度 |
0.1%F.S |
| 温度漂移 |
0.01%F.S/10℃ |
| 仪表结构 |
ABS塑壳结构 |
| 适用现场设备 |
二线制、三线制变送器、电流源信号 |
型号选择
| 型号规格 |
附加码 |
说明 |
| SWP7047-Ex |
/□ |
|
一进一出 |
4～20mA输入 (危险区) |
| SWP7035-Ex |
/□ |
/□ |
一进二出 |
| SWP7036-Ex |
/□ |
/□ |
二进二出 |
| SWP7048-Ex |
/□ |
|
一进一出 |
1～5 V输入 (危险区) |
| SWP7148-Ex |
/□ |
/□ |
一进二出 |
| SWP7049-Ex |
/□ |
/□ |
二进二出 |
| 通道1输出类型 |
/I |
|
通道1：4～20mA输出(安全区) |
| /V |
|
通道1：1～5 V 输出(安全区) |
| 通道2输出类型 |
/I |
通道2：4～20mA输出(安全区) |
| /V |
通道2：1～5 V 输出(安全区) |
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。 |
