说明： |
SWP-M30系列插拔式配电模块选型表
| 型 号 |
代 码 |
说 明 |
| SWP-M30 |
□ -□□ -□□ -□ -□ -□ -□ /□ |
SWP-M30 系列配电模块 |
| 输入通道数 |
1
2 |
|
|
|
|
|
|
|
单路
双路 |
| 模块功能 |
D
L |
|
|
|
|
|
|
配电模块 |
| 输入类型 |
□□ |
|
|
|
|
|
参见 “输入类型” |
| 第一路 输出方式 |
□ |
|
|
|
|
参见 “输出方式” |
| 第二路 输出方式 |
□ |
|
|
|
参见 “输出方式” |
| 输出两路隔离 |
A
B |
|
|
输出两路隔离
输出两路不隔离 |
| 供 电 方 式 |
N
W
T |
|
AC220V（可省略）
DC24V供电
AC85～260V供电（开关电源）（可省略） |
| 显 示 |
D |
带显示模块 |
★ 输入类型
| 选型 代码 |
输入 类型 |
测量范围 |
选型 代码 |
输入类型 |
测量范围 |
选型 代码 |
输入类型 |
测量范围 |
| 01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-199.9～320.0℃ |
17 |
30～350Ω |
-1999～9999 |
| 02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特殊规格 |
用户定义 |
| 03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0℃ |
19 |
4～20 mA开方 |
-1999～9999 |
| 04 |
E |
0 ～1000 ℃ |
12 |
4～20mA |
-1999～9999 |
20 |
0～10mA开方 |
-1999～9999 |
| 05 |
T |
-199.9～320.0℃ |
13 |
0～10 mA |
-1999～9999 |
21 |
1～ 5 V开方 |
-1999～9999 |
| 06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～9999 |
22 |
0～5 V开方 |
-1999～9999 |
| 07 |
WRe |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～9999 |
23 |
可切换输入 |
|
| 08 |
Pt100 |
-200～650℃ |
16 |
0～20mA |
-1999～9999 |
|
|
|
★ 输出方式
| 选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
| 输出方式 |
无输出 |
1～5V |
4～20mA |
继电器 |
RS232 |
RS485 |
特殊规格 |

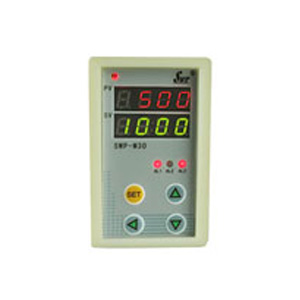

SWP-M30系列智能变送单元概述
模块化设计；全新的结构；全可切信号输入；强EMC抗干扰；先进的SMT生产工业；最优性能价格比
1.强大的功能
SWP-M30系列模块可带双通道，并且可组成不同系列模块的组合。热电阻/热电偶温度变送模块。电压/电力/频率转换模块。配电模块--它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4--20MA DC输出信号。数学运算模块--它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1--5V或4--20MA信号输出。
2.全新的结构
采用小型化插装式结构，易检修，易升级。采用EMC抗干扰屏蔽设计完善的软件功能，使仪表可靠性更高。进口五金弹簧，保证良好接触。
3.方便的网络
支持多机网络通讯。提供带光电隔离的RS232或RS485通讯接口方便与上位机连接。支持MODBUS、SWPBUS协议方便用户任意选择。面板提供TTL通讯接口，小型终端液晶显示器或PC进行通讯接口，即可编制各种装置特有画面，组成流程图报表、记录曲线等网络监控系统。
4.友好的界面
人机界面友好，人性化操作界面，简单方便。全可切信号输入，可编程输入，输出技术。双通道输入分度号可为不同的分度号。多种报警方式自由设定，多种输出方式选择。
技术参数
|
规 格 |
说 明 |
|
功 能 |
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S ·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485 ·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V |
| 源 |
90-260VAC 50/60Hz 24VDC |
|
功率消耗 |
6VA |
|
显示类型 |
7段LED显示 [PV显示红色] [SV显示绿色] |
|
显示精度 |
F.S±0.1%或0.1℃ |
|
设定类型 |
面板按键设定 |
|
输入 |
热电偶 |
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
|
RTD |
Cu50,Pt100,Pt100.1 |
|
模拟信号 |
0-5VDC,1-5VDC,0-10mADC,4-20mADC |
|
输出 |
继电器 |
250VAC 5A |
|
SSR |
24VDC ±3V 30mA Max |
|
SCR |
400V/0.5A |
|
电流 |
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值) |
|
电压 |
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值) |
|
馈电输出 |
DC24V,DC12V,DC5V 30mA Max. |
|
通讯 |
功能 |
PV值,EV状态,MODBUS协议,SWPBUS协议 |
|
波特率 |
300~9600bps |
|
接口 |
RS232，RS485，TTL电平（面板） |
|
报警输出 |
带回差报警输出 ON/OFF 全量程 |
|
采样时间 |
0.5秒 |
|
耐压 |
AC 2000V 50/60Hz 1分钟 |
|
抗振动 |
0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 |
|
绝缘强度 |
Min.100MΩ(at DC500V) |
|
抗干扰 |
电快速瞬变脉冲群干扰±2kV |
|
记忆保持 |
约:10年.(使用无电压半导体记忆型) |
|
环境温度 |
-10~50℃(未结冰状态) |
|
储存温度 |
-20~60℃(未结冰状态) |
|
环境湿度 |
35~85%RH |
|
重量 |
240~400g |
接线图
1、单路输入型
型号：SWP-M301-DL系列
2、双路输入型
型号：SWP-M302-DL系列
|
