说明： |
认可标准及产品认证
|
|
中国船级社（CCS）船用仪器仪表产品认证 |
|
|
国家级仪器仪表防爆安全监督检验站防爆认证 |
|
|
《防爆电气产品工厂质量保证能力要求》认证 |
|
|
欧洲防爆产品ATEX认证 | | 认可标准：
GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》
GB3836.4—2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》
CCS《钢质海船入级规范》2006年第4篇第一章
IEC61508:1998《电气/电子/可编程序电子安全相关系统的功能安全第一部分和第二部分》
产品认证：
国家级仪器仪表防爆安全监督检验站防爆认证
中国方圆标志认证中心“防爆电气产品工广质量保证能力要求”认证（认证规范等效IECEx0D005）
中国船级社船用仪器仪表产品认证
国家工业自动化仪表产品质量监督检验中心SIL认证
通用技术参数
电源保护：电源反向保护
安全隔离：安全侧与危险侧隔离安全电压250VAC
绝缘强度：2500V,a.c.；(本安端与非本安端)
电磁兼容性：
符含GB/T 18268《测量、控制和实验室用的电设备电磁兼容性要求》〔等同IEC61326-1)
静电：空气放电8kV
脉冲群：电源线对地2kV，佶号线对地1kV
浪涌：线对地2kV，线对线1kV
射频：10V/m
使用环境：
必须安装在不含爆炸性气体的安全环境中，且周围环境中不得有强烈振动、冲击以及对产品元器件有腐蚀性的气体、粉尘存在
连续工作温度：-20℃~+60℃
相对湿度：10%〜90%
选型参考一览表
| 电极输入 |
型号 |
通道数 |
危险区信号 |
安全区信号 |
特征 |
 |
GS8015-EX.1 |
一进二出 |
电导液位传感器，电极输入 |
继电器输出 |
有短线检测功能，输出通道不隔离 |

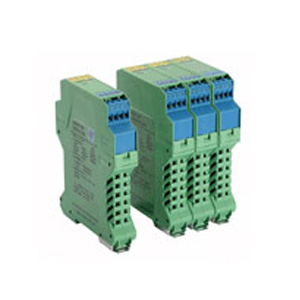

结构及外形图
仪表结构:德国菲尼克斯公司系列塑売结构
安装方式:在安全区场所，DIN35mm标准导轨
接线端子：可插拔，蓝色端子接危险侧信号，绿色端子接安全侧信号，可接0.5mm²〜2.5mm²多束或单股电缆
外形尺寸：114.5mm*99.0mm*22.5mm
114.5mm*99.0mm*12.5mm
|
|
|
|
|
