通道1：向现场的变送器提供隔离电源，并降变送器产生的4~20mA信号从现场隔离传送到控制室以4~20mADC(或1~5VDC)输出
通道2：将控制室的4~20mA信号隔离传送到现场以4~20mADC(或1~5VDC)输出
技术指标
| |
说 明 |
| 通道数 |
2 |
| 电源 |
20～35VDC |
| 功耗 |
约3.1W（24V电源@20mA输入/输出） |
| 现场信号 |
通道1 输入电流：4～20mADC 配电电压：16～26V 通道2 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ |
| 控制室信号 |
通道1 输出电流：4～20mADC 负载电阻：0～800Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ 通道2 输入电流：4～20mADC |
| 电源保护 |
电源反向保护 |
| 输出精度 |
0.1%F.S |
| 温度漂移 |
0.01%F.S/10℃ |
| 仪表结构 |
ABS塑壳结构 |
| 重量 |
约150ｇ |
| 适用现场设备 |
二线制、三线制变送器、电流源信号 |
型谱表
| 型号规格 |
附加码 |
说明 |

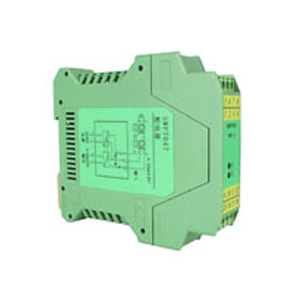

| SWP7039 |
/□ |
/□ |
一路配电器，一路隔离器 |
| 通道1输出类型 |
/I |
|
通道1：4～20mA输出 |
| /V |
|
通道1：1～5 V 输出 |
| 通道2输出类型 |
/I |
通道2：4～20mA输出 |
| /V |
通道2：1～5 V 输出 |
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。 |
