说明： |
产品概述

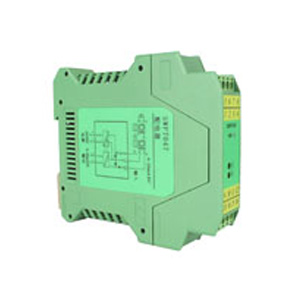

SWP-7000系列开关量输入隔离器，将来自现场的开关或接近开关信号隔离传输到控制室输出，具有接近开关短线检测和输入输出正反相控制功能。该产品需独立供电，电源、输入、输出三隔离。
| |
说 明 |
| 电源 |
20～35VDC |
| 信号输入 |
开关、接近开关
配电电压：≈8V（开路时）短路电流：≈8mA |
| 信号输出 |
继电器输出特性：
响应时间：≤20ms
驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载
晶体管输出特性：
外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护）
晶体管集电集输出：高电平：VCC, 低电平：≤2.5V
晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V |
| 输入和输出特性（设置为同相控制时） |
现场开关闭合或输入回路电流>2.1mA,输出晶体管导通,通道绿色指示灯亮
现场开关开路或输入回路电流<1.2mA,输出晶体管不导通, 通道绿色指示灯灭 |
| 输入和输出正反相控制设置 |
K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。
注：当以开关为输入信号，需要断线检测时，须在开关两端并联10KΩ电阻。 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
| 使用环境温度 |
-20～+60℃ |
| 连接的现场设备 |
接近开关、开关等现场设备 |
型号选择
|
型号规格 |
通道数 |
说明 |
|
SWP7011 |
一进一出 |
信号输入：开关、接近开关输入
信号输出：继电器输出 |
|
SWP7111 |
一进二出 |
|
SWP7018 |
二进二出 |
|
SWP7013 |
一进一出 |
信号输入：开关、接近开关输入
信号输出：晶体管输出 |
|
SWP7113 |
一进二出 |
|
SWP7019 |
二进二出 |
|
